電動襯氟閘閥結構特點及工作原理

作者：永嘉亞特防腐閥門有限公司來源：http://www.kfvd.cn/ 更新時間：2022-11-30 8:50:11 點擊次數：

電動襯氟閘閥結構特點及工作原理

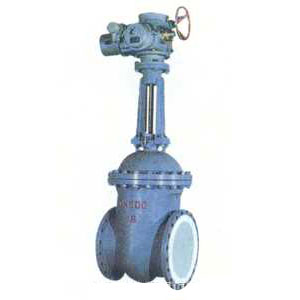

電動襯氟閘閥用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。電動襯氟閘閥的結構特點：所有電動襯氟閘閥的閘板都有兩個密封面，這是由閘板的結構形式?jīng)Q定，要不然也就不叫閘閥了。最常用閘板形式是楔式閘板，這種閘板的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50,介質襯氟閘閥溫度不高時為2°52'。

　楔式襯氟閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。襯氟閘閥關閉時，密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。

　電動襯氟閘閥的工作原理：大部分襯氟閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開閥門的位置。因此，襯氟閘閥的全開位置，按閘板的位置（即行程〉來確定。
