襯氟蝶閥扭矩的計算方法

作者：永嘉亞特防腐閥門有限公司來源：www.kfvd.cn 更新時間：2024-01-09 15:13:44 點擊次數：

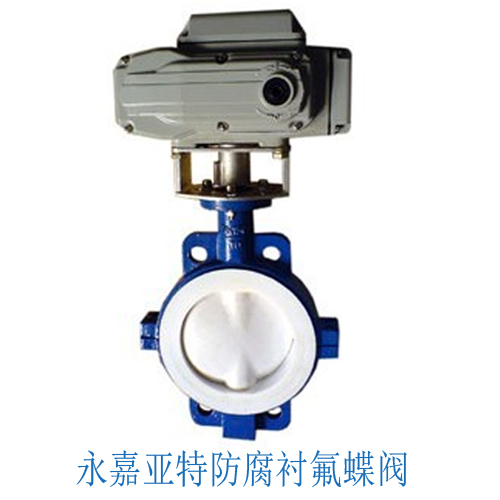

啟閉扭矩小是氟塑料襯里蝶閥的一大特點。在國外很多產品的說明書上，都將閥門扭矩作為一項技術參數列入其中。在我國一些知名品牌的閥門樣本上，也將本公司設計制造的閥門啟閉扭矩列入，方便用戶選用。一些開啟靈活，扭矩小的閥門深受用戶歡迎。

蝶閥扭矩可由下列公式近似計算得出：

MD=MM+MC+MT

式中：MD—蝶閥閥軸扭矩，N•Mm；MM—密封面間摩擦力矩，N•mm

蝶閥扭矩

qM—密封面必須比壓，MPa；R—蝶板半徑，mm；bM—密封面接觸寬度，mm；fM—密封面間摩擦系數；h—閥軸與蝶板中心的偏心距，(中線式為0)，mm；Mc—閥軸軸承摩擦力矩，N•mm

MC=QCfCdF/2

QC—作用在閥軸軸承上的載荷，N•mm；fC—軸承摩擦系數；dF—閥軸直徑，mm；MT—密封填料的摩擦力矩，N•mm

MT=QT•dF/2

MT—閥軸與填料的摩擦力，N；QT=φdFbT；φ—系數；bT—填料深度，mm；p—計算壓力，MPa

蝶閥的扭矩也可采用扭矩試驗機直接測得。將計算值與測量值比較，驗證產品的性能。
