襯氟蝶閥開度與流量之間的關系介紹

作者：亞特防腐閥門來源：永嘉亞特防腐閥門有限公司更新時間：2018-09-09 點擊次數：

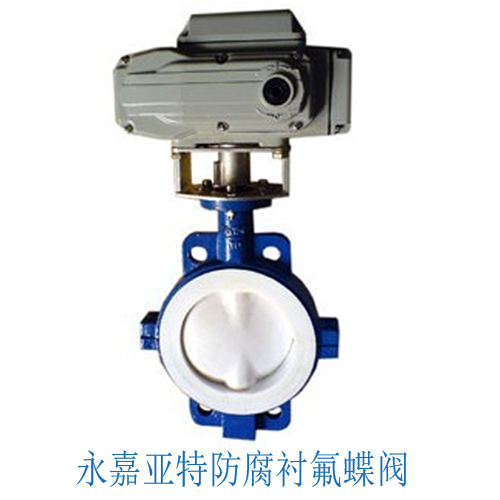

作為現代工業自動化控制領域中一個重要的執行單位，襯氟蝶閥主要是由角行程電動執行機構以及蝶閥兩者通過機械連接并且經過安裝調試以后共同組成，具有良好的流體控制特性和關閉密封性能，體積小，重量輕，結構簡單，驅動力矩小等優點，適用于接通，調節管路中的介質。

襯氟蝶閥在安裝過程中，蝶閥的閥瓣要停在關閉的位置上，對于開啟位置的確定主要是通過蝶板的旋轉角度，帶有旁通閥的蝶閥，開啟前應先打開旁通閥，應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

襯氟蝶閥的開度與流量之間的關系，基本上呈線性比例變化，如果用于控制流量，其流量特性與配管的流阻也有密切關系，如兩條管道安裝閥門口徑、形式等全相同，而管道損失系數不同，閥門的流量差別也會很大。

襯氟蝶閥處于中開度時，閥體與蝶板前端形成的開口形狀以閥軸為中心，兩側形成完成不同的狀態，一側的蝶板前端順流水方向而動，另一側逆流水方向而動，因此，一側閥體與閥板形成似噴嘴形開口，另一側類似節流孔形開口，噴嘴側比節流側流速快的多，而節流側閥門下面會產生負壓，往往會出現橡膠密封件脫落。
